奥维简易CAD绘制功能使用说明

1.电脑端简易CAD使用说明
1.1.菜单栏
1.2.工具栏
2.手机端简易CAD使用说明

在日常工作中，很多用户需要将CAD文件导入到奥维中，以实现AutoCAD和奥维互动地图之间的协同设计。为方便用户对CAD文件进行编辑和预览。奥维互动地图新版本优化了CAD文件的导入流程，推出了简易CAD窗口和DXF文件智能导入功能，不仅可以实现对CAD数据的编辑和预览，还极大简化了DXF文件导入步骤，而且提高了文件导入定位的准确性。

奥维版本：V9.5.0及以上；

CAD文件智能导入请参考帮助文档《如何通过智能转换方式导入CAD文件（电脑端）》、《如何通过智能转换方式导入CAD文件（手机端）》。

本文将为您介绍电脑端和手机端简易CAD使用方法。

1.电脑端简易CAD使用说明

首先在电脑端打开奥维互动地图，在工具栏上点击按钮，进入到简易CAD绘制窗口。

（1）标题栏：包含窗口名称，当打开dxf或ovcad格式文件时同时显示文件名称及后缀。

（2）菜单栏：包含系统、绘图菜单。

（3）工具栏：包含常用工具按钮，点击可直接执行操作。

（4）预览窗口：数据显示窗口。

（5）状态栏：显示当前鼠标指针所在位置的CAD平面坐标和当前显示级别。

1.1.菜单栏

（1）系统菜单

系统菜单支持打开、保存、另存为、导出为DXF、导出到地图、退出功能。

【打开】：简易CAD支持打开ovcad（简易CAD窗口中保存或另存生成的数据格式）和dxf文件。

【保存】：将做了修改的CAD文件保存成ovcad格式文件。

【另存为】：将导入的CAD文件另存为ovcad格式文件。

【导出为dxf】: 将导入的文件另存为dxf文件。

【导出到地图】：将文件导出到奥维里进行显示。

【退出】：关闭简易CAD绘制窗口。

（2）绘图菜单

绘图菜单中可以配置工具条、修改预览窗口底色。

【配置工具条】：可以修改和自定义设计工具条。自定义设计工具条请查看视频教程《【视频】奥维电脑端自定义设计工具条使用说明》

【修改预览窗口底色】：可以选择白底模式、灰底模式、黑底模式，也可以自定义颜色，您可以根据需求进行设置。

1.2.工具栏

工具栏包含：打开、保存、导出到地图、显示/隐藏简易CAD对象窗口、工具条。

（1）打开

点击工具栏上面的按钮，进入到打开文件窗口，找到文件所在位置，选择ovcad或dxf格式文件，这里以打开dxf文件为例，点击打开，进入到【读取dxf文件】窗口，您可以通过勾选CAD选项下的合并连续线段、合并相邻等距直线选项，来减少数据存储空间、提高渲染效率；不勾选CAD选项即默认对DXF文件不做任何修改。点击开始按钮，即可。

打开的dxf文件会显示在CAD预览窗口。

（2）保存

没有做任何修改的CAD数据，保存按钮默认是置灰状态。如果您做了修改，可以通过点击按钮保存成ovcad格式文件。

（3）导出到地图

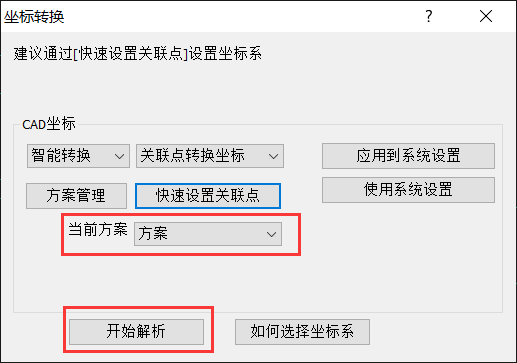

点击工具栏上的按钮，进入到【坐标转换】界面，您可以通过智能转换或者经典转换将CAD数据导出到地图。

在坐标转换界面具体操作请参考帮助文档《如何将CAD文件导入到奥维中》各文档关于导入CAD文件部分，这里不再赘述。

这里我们重点说明一下，当从简易CAD窗口打开自定义坐标系的DXF文件，再点击导出到地图，利用智能转换，关联点转换坐标，快速设置关联点方式时，从地图提取关联点操作方法如下：

在【坐标转换】界面，点击【快速设置关联点】，弹出提示，点击确定按钮。

在打开的【关联点方案】窗口，输入关联点方案名称，坐标类型和中央经线保持默认。点击【从地图提取关联点】（若您已有坐标点的经纬度坐标和与之对应的CAD平面坐标或者已经创建了关联点，请点击【添加关联点】按钮，具体方法请参考帮助文档《如何通过智能转换方式导入CAD文件（电脑端）》）。

点击完【从地图提取关联点】之后，将鼠标移动到预览窗口，会有一个标签跟随，在图纸中找到特征明显的点，如交叉路口，地物拐角，这样便于用户在地图上准确的找到具体位置。选好位置后，点击鼠标左键会在CAD简易窗口生成一个临时标签，然后在到地图窗口找到对应的点，在该点处点击鼠标左键，同样生成一个临时标签，关联点方案中会显示刚刚创建的关联点。
