在奥维互动地图中，用户可通过经典转换方式或智能转换方式导入CAD文件。智能转换方式导入CAD文件请参考帮助文档《如何通过智能转换方式导入CAD文件（电脑端）》、《如何通过智能转换方式导入CAD文件（手机端）》。本文主要讨论经典转换方式中的关联点转换坐标。那么，在何种情况下使用关联点转换坐标导入？
当然，经典转换方式任何情况下都可以使用关联点导入CAD文件。但建议如下：
（1）若CAD文件的坐标系不是北京54、西安80、CGCS2000平面坐标系，那么使用关联点转换坐标导入。
（2）若CAD文件的坐标系为北京54、西安80、CGCS2000平面坐标系，且有七参数、三参数、四参数等，那么使用相应的参数导入。
（3）若CAD文件的坐标系为分带投影（3°分带或者6°分带）的北京54、西安80、CGCS2000平面坐标系，那么使用固定参数导入。
（4）若CAD文件的坐标系为北京54、西安80、CGCS2000平面坐标系，不是分带投影坐标，且不知道具体参数，那么使用简化参数导入。
本文将分别对奥维电脑端、手机端通过关联点转换坐标导入CAD文件进行说明。
1. 电脑端导入CAD文件
在导入CAD文件之前，应创建关联点方案并设置系统坐标系。
1.1. 创建关联点
若用户已有三个坐标点的经纬度坐标和与之对应的平面坐标，那么不需要再创建关联点，直接创建关联点方案，忽略此步骤。
使用关联点转换坐标导入CAD文件，至少要创建三个关联点，三个点围成的范围呈三角形状，且基本覆盖整个图形。
打开CAD文件，在图纸中找到三个特征明显的点，如交叉路口，地物拐角，这样便于用户在地图上准确的找到具体位置。
获取第一个关联点。如下图所示，箭头所指的道路交叉点：
这里我们也可以用奥维的简易CAD窗口打开dxf文件查看平面坐标，关于简易CAD的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。
然后在奥维中找到对应的点，在该点处创建标签，将该点的CAD坐标填写在备注栏目下面（只需要填写X和Y，不需要高程），输入名称，并【添加到收藏夹】。
请参照上述说明，再创建两个关联点，这里不予赘述。创建的三个关联点如下图所示：
1.2. 创建关联点方案与设置系统坐标系
创建完三个关联标签后，点击［系统］菜单，点击【系统设置】，点击【系统坐标系】下拉框，选择【关联点转换坐标】，点击【设置】按钮，进入［自定义坐标转换］窗口；点击【新建方案】按钮，点击【添加】，进入［关联点］窗口。
☆若用户已有坐标点的经纬度坐标和与之对应的平面坐标，直接填写经纬度坐标和CAD坐标。输入经纬度时，可以设置经纬度的格式，有“度”“度分”“度分秒”三个格式。另外，若用户的经纬度坐标为GCJ-02坐标（中国GCJ-02经纬度），需要勾选【GCJ-02坐标】；如果为CGCS2000地理坐标，那么不需要勾选【GCJ-02坐标】。
说明：测量坐标的X、Y值与CAD坐标的X、Y值通常是相反的，即测量坐标的Y值为X值，注意调换。
☆若用户创建了三个关联点，点击【选择标签】按钮，选择第一个标签，系统会自动填入该点的经纬度坐标和与之对应的平面坐标，点击【确定】按钮，即可添加一个关联点。以此类推，添加三个。
添加三个关联点后，勾选，点击【确定】，输入名称，坐标类型和中央经线保持默认，点击【保存】；当前方案选择刚创建的方案，点击【确定】，即可完成坐标系的设置。
1.3. 导入文件
在导入文件之前，用户需要将DWG文件另存为DXF文件。
在奥维中，点击［系统］菜单，点击【导入对象】，选择DXF文件，点击【打开】。
进入［读取dxf文件］窗口，您可以通过勾选CAD选项下的合并连续线段、合并相邻等距直线选项，来减少数据存储空间、提高渲染效率。不勾选CAD选项即默认对DXF文件不做任何修改。
导入到简易CAD：将DXF文件在奥维简易CAD绘制窗口打开，在简易CAD绘制窗口可以进行预览、数据修改等操作。关于简易CAD绘制的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。
导入到地图：将DXF文件直接导入到地图。
这里我们以一个不需要进行修改或者预览的DXF文件为例，直接点击【导入到地图】。
进入［坐标转换］窗口，由于之前已经设置好了系统坐标系，因此这里直接点击【使用系统设置】，当前方案选择刚才创建的关联点方案。点击【开始解析】，系统解析文件；点击【导入】，系统执行导入。
导入完成后，数据会显示在地图上，保存在收藏夹中。
说明：若导入CAD文件后，收藏夹保存的数据超过了当前会员等级收藏限制，那么所有数据都不会显示在地图上。奥维会员等级与收藏限制如下：
会员等级 免费 VIP SVIP 最大收藏数量（个） 1000 2万 100万
备注：一个标签、一条轨迹（线）、一个图形均称之为一个奥维对象
在电脑端导入CAD文件后，可发送到手机端使用，具体操作步骤如下：
电脑端操作：登录账户后，在［好友列表］下找到【我的手机】，双击，点击【标记】，勾选需要发送到手机端的数据，点击【确定】，点击【发送】，即可。
手机端操作：与电脑登录同一个账户，电脑端发送数据后，手机端会立马收到。点击左上角头像，在［好友］页面下找到【我的电脑】，点击进入会话界面；点击【下载】，下载数据；点击数据，点击【收藏当前数据】，选择存放目录，点击【确定】，可将这些数据保存到手机端的收藏夹中。
2. 手机端导入CAD文件
直接使用手机导入CAD（.dxf）文件，若文件不在手机上，您需要先将CAD（.dxf）文件传输到手机上，参考使用帮助文档《如何使用奥维点对点传输文件（或文件夹）》。
在手机上导入CAD文件的具体操作步骤如下：
2.1. 创建关联点
若用户已有三个坐标点的经纬度坐标和与之对应的平面坐标，那么不需要再创建关联点，直接创建关联点方案，忽略此步骤。
使用关联点转换坐标导入CAD文件，至少要创建三个关联点，三个点围成的范围呈三角形状，且基本覆盖整个图形。
在手机上，使用CAD工具打开CAD文件，在图纸中找到三个特征明显的点，如交叉路口，地物拐角，这样便于用户在地图上准确的找到具体位置。
获取第一个关联点。如下图所示，箭头所指的道路交叉点：
然后在奥维中找到对应的点，在该点处创建标签，将该点的CAD坐标填写在备注栏目下面（只需要填写X和Y，不需要高程），输入名称，并点击【保存】，将标签保存到收藏夹。
请参照上述说明，再创建两个关联点，这里不予赘述。创建的三个关联点如下图所示：
2.2. 创建关联点方案与设置系统坐标系
创建完三个关联标签后，在手机端主界面点击【更多】，点击【设置】，点击【坐标系】，选择【关联点转换坐标】，点击设置。
进入［自定义坐标转换］页面；点击【新建方案】按钮，点击【添加】，进入［关联点］页面。
☆若用户已有坐标点的经纬度坐标和与之对应的平面坐标，直接填写经纬度坐标和CAD坐标。输入经纬度时，可输入“度”“度分”“度分秒”三个格式。另外，若用户的经纬度坐标为GCJ-02坐标（中国GCJ-02经纬度），需要开启【GCJ-02坐标】；如果为CGCS2000地理坐标，那么不需要开启【GCJ-02坐标】。
说明：测量坐标的X、Y值与CAD坐标的X、Y值通常是相反的，即测量坐标的Y值为X值，注意调换。

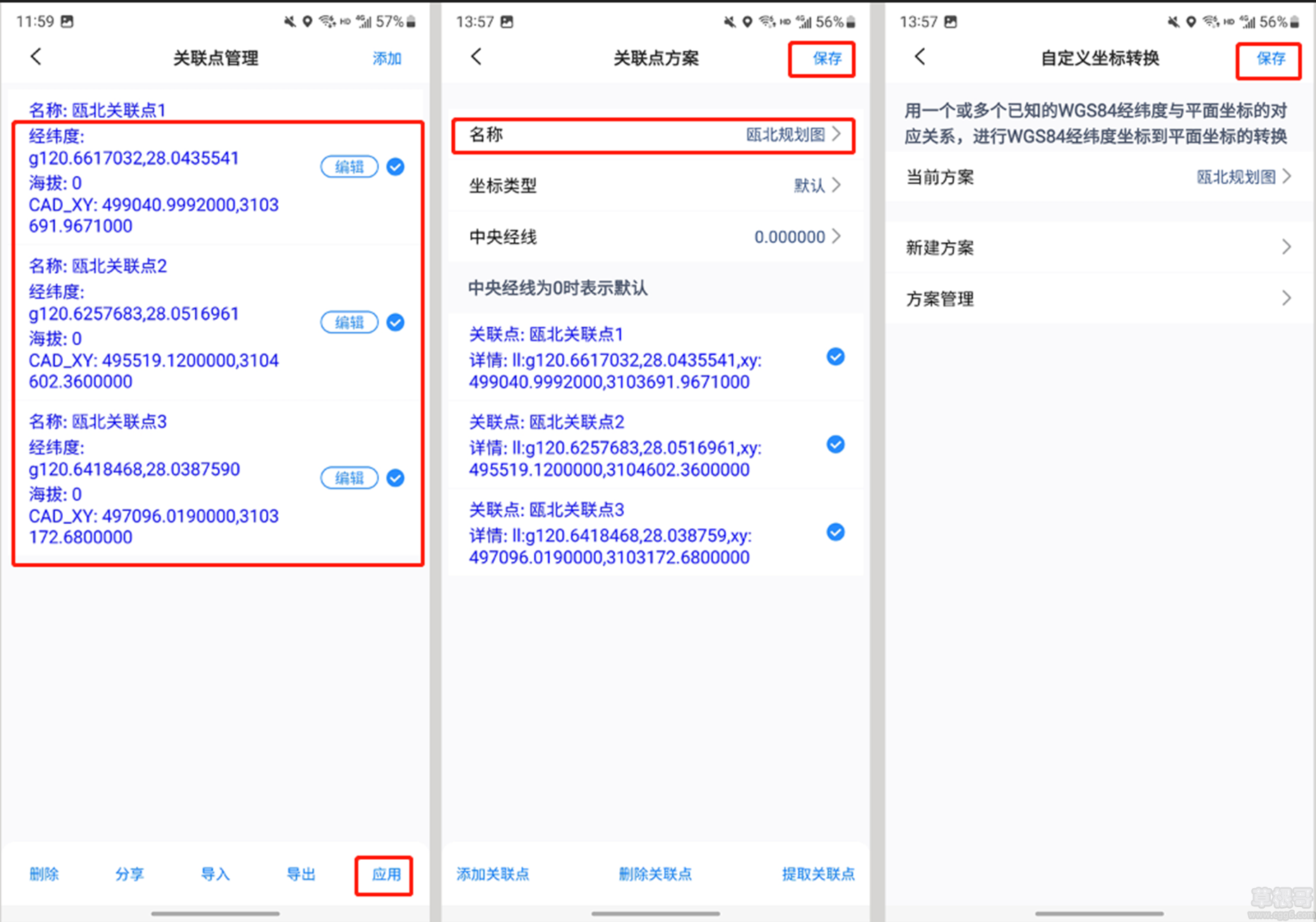

☆若用户创建了三个关联点，点击【选择标签】按钮，选择第一个标签，点击【确定】按钮，系统会自动填入该点的经纬度坐标和与之对应的平面坐标，点击【添加】按钮，即可添加一个关联点。以此类推，添加三个。
添加三个关联点后，勾选，点击【应用】，输入名称，坐标类型和中央经线保持默认，点击【保存】；当前方案选择刚创建的方案，点击【保存】，即可完成坐标系的设置。
2.3. 导入文件
在导入文件之前，用户需要将CAD文件另存为DXF文件；若已经是DXF文件，那么直接导入。
在奥维手机端，点击【收藏】，点击【菜单】，点击【导入导出】，点击【从文件导入】。
系统自动打开奥维根目录，选择DXF文件。如果用户没有将DXF保存在奥维根目录下面，那么就点击SD卡，找到保存DXF文件的目录。
使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。
QQ根目录：tencent/QQfile_recv
微信根目录：Download/WeiXin
找到后，点击文件，弹出［读取dxf文件］页面。
在［读取dxf文件］页面，您可以通过勾选CAD选项合并连续线段、合并相邻等距直线选项，来减少数据存储空间、提高渲染效率。不勾选CAD选项即默认对DXF文件不做任何修改。
导入到简易CAD：将DXF文件在奥维简易CAD绘制窗口打开，在简易CAD绘制窗口可以进行预览、数据修改等操作。关于简易CAD绘制的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。
导入到地图：将DXF文件直接导入到地图。
这里我们以一个不需要进行修改或者预览的DXF文件为例，直接点击【导入到地图】。
进入［CAD坐标设置］页面,由于之前我们已经设置好了系统坐标系，因此这里我们可以直接点击【使用系统坐标系】，点击【开始解析】，系统解析文件；解析完成后，点击【导入】。
点击【确定】，系统执行导入文件；导入完成后，数据会保存在收藏夹中，显示在地图上。
说明：若导入CAD文件后，收藏夹保存的数据超过了当前会员等级收藏限制，那么所有数据都不会显示在地图上。奥维会员等级与收藏限制如下：
VIP等级 免费 VIP SVIP 最大收藏数量（个） 1000 2万 100万
备注：一个标签、一条轨迹（线）、一个图形均称之为一个奥维对象
