为方便用户对CAD文件进行修改和编辑。奥维互动地图新版本优化了CAD文件的导入流程，您可以通过智能转换或经典转换中的任意一种方式导入CAD文件。
其中智能转换方式导入CAD文件请参考帮助文档《如何通过智能转换方式导入CAD文件（电脑端）》、《如何通过智能转换方式导入CAD文件（手机端）》。
下面我们主要介绍一下经典转换方式中利用简化参数将CAD文件导入奥维的方法。
若有七参数、四参数或三参数等坐标参数，可以直接使用这些参数设置系统坐标系；若没有七参数、三参数等，那么可以使用简化参数完成系统坐标系的设置并导入CAD文件。
简化参数设置的基本条件：CAD文件的坐标系类型为北京54、西安80或者CGCS2000，且已知一个坐标点的经纬度坐标和与之对应的平面坐标。若没有现成的坐标值，可通过创建一个关联标签的方式获取。
1. 电脑端导入CAD文件 1.1. 创建关联标签
若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标，那么不需要再创建关联标签，忽略此步骤。
打开CAD文件，在图纸中找到一个特征明显的点，如交叉路口，地物拐角，这样便于用户在地图上准确的找到具体位置。如下图所示，箭头所指的道路交叉点。
这里我们也可以用奥维的简易CAD窗口打开dxf文件查看平面坐标，关于简易CAD的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。
然后在奥维中找到对应的点，在该点处创建标签，将该点的CAD坐标填写在备注栏目下面（只需要填写X和Y，不需要高程），输入名称，并【添加到收藏夹】。
若用户需要在手机上使用这个关联点导入CAD图的话，可以将这个关联点发送到手机。操作如下：
电脑端操作：登录账户后，在［好友列表］下找到【我的手机】，双击，点击【标记】，勾选需要发送到手机端的关联点，点击【确定】，点击【发送】，即可。
手机端操作：与电脑登录同一个账户，电脑端发送数据后，手机端会立马收到。点击左上角头像，在［好友］页面下找到【我的电脑】，点击进入会话界面；点击【下载】，下载数据；点击数据，点击【收藏当前数据】，选择存放目录，点击【确定】，可将该关联点保存到手机端的收藏夹中。
1.2. 设置系统坐标系
在奥维PC端中，点击［系统］菜单，点击【系统设置】，进入［系统设置］窗口；在［常用］选项卡中，点击【系统坐标系】下拉框，选择【横轴墨卡托投影坐标】，点击【设置】按钮，进入［横轴墨卡托投影坐标］设置窗口。用户即可设置需要的坐标系。
坐标类型：使用简化参数，不需要设置坐标类型。
转换类型：选择【简化参数】。
其他参数也不需要设置，系统会自动计算。
点击【计算简化参数】，进入［计算简化参数］窗口。
☆若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标，直接填写经纬度坐标和目标平面坐标（CAD坐标）。另外，若用户的经纬度坐标为GCJ-02坐标（中国GCJ-02经纬度），需要勾选【GCJ-02坐标】；如果为CGCS2000地理坐标，那么不需要勾选【GCJ-02坐标】。
☆若用户想通过关联点计算简化参数，且关联点保存在收藏夹中，那么点击【选择标签】，选择关联点标签，点击【确定】，系统会自动获取源经纬度坐标和目标平面坐标。
☆若用户已将关联点保存在了［关联点管理］中，那么可点击【关联点】，勾选关联点，点击【确定】，系统会自动获取源经纬度坐标和目标平面坐标。
填写好取源经纬度坐标和目标平面坐标后，点击【计算】，即可计算出简化参数。
对于简化参数，用户不必关注计算出来的坐标类型、中央经线、AY以及带区号，这些参数是系统自动按照最小误差确定的，没有实际意义。
点击【应用】，系统自动填写参数，点击【确定】，即可完成坐标系的设置。
1.3. 导入CAD文件
在导入文件之前，用户需要将DWG文件另存为DXF文件。
在奥维中，点击［系统］菜单，点击【导入对象】，选择DXF文件，点击【打开】。
进入［读取dxf文件］窗口，您可以通过勾选CAD选项下的合并连续线段、合并相邻等距直线选项，来减少数据存储空间、提高渲染效率。不勾选CAD选项即默认对DXF文件不做任何修改。
导入到简易CAD：将DXF文件在奥维简易CAD绘制窗口打开，在简易CAD绘制窗口可以进行预览、数据修改等操作。关于简易CAD绘制的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。
导入到地图：将DXF文件直接导入到地图。
这里我们以一个不需要进行修改或者预览的DXF文件为例，直接点击导入到地图。
进入［坐标转换］窗口，由于之前我们已经设置好了系统坐标系，因此这里我们可以直接点击【使用系统设置】，点击【开始解析】，系统解析文件；点击【导入】，系统执行导入。

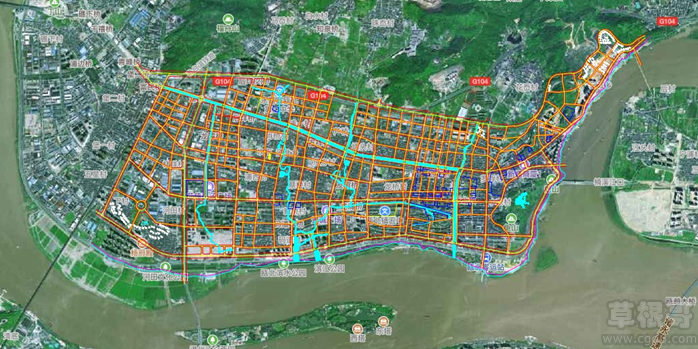

导入完成后，数据会显示在地图上，保存在收藏夹中。
说明：若导入CAD文件后，收藏夹保存的数据超过了当前会员等级收藏限制，那么所有数据都不会显示在地图上。奥维会员等级与收藏限制如下：
会员等级 免费 VIP SVIP 收藏限制（个） 1000 2万 100万
备注：一个标签、一条轨迹（线）、一个图形均称之为一个奥维对象
在电脑端导入CAD文件后，可发送到手机端使用，具体操作步骤如下：
电脑端操作：登录账户后，在［好友列表］下找到【我的手机】，双击，点击【标记】，勾选需要发送到手机端的数据，点击【确定】，点击【发送】，即可。
手机端操作：与电脑登录同一个账户，电脑端发送数据后，手机端会立马收到。点击左上角头像，在［好友］页面下找到【我的电脑】，点击进入会话界面；点击【下载】，下载数据；点击数据，点击【收藏当前数据】，选择存放目录，点击【确定】，可将这些数据保存到手机端的收藏夹中。
2. 手机端导入CAD文件
直接使用手机导入CAD（.dxf）文件，若文件不在手机上，您需要先将CAD（.dxf）文件传输到手机上，参考使用帮助文档《如何使用奥维点对点传输文件（或文件夹）》。
在手机上导入CAD文件的具体操作步骤如下：
2.1. 创建关联标签
若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标，或者已经创建好了关联标签，那么不需要再创建关联标签，可忽略此步骤。
在手机上使用CAD图纸查看工具打开CAD文件，在图纸中找到一个特征明显的点，如交叉路口，地物拐角，这样便于用户在地图上准确的找到具体位置。如下图所示，箭头所指的道路交叉点。
获取到该点的平面坐标。
然后在奥维中找到对应的点，在该点处创建标签，将该点的CAD坐标填写在备注栏目下面（只需要填写X和Y，不需要高程），输入名称，点击【保存】，保存到收藏夹。这样，就创建好了关联标签。
2.2. 设置系统坐标系
在手机端主界面，点击【更多】，点击【设置】，点击【坐标系】。
选择【横轴墨卡托投影坐标】，点击设置，进入［横轴墨卡托投影坐标］页面。
☆若用户已有一个坐标点的经纬度坐标和与之对应的平面坐标，直接填写经纬度坐标和目标平面坐标（CAD坐标）。另外，若用户的经纬度坐标为GCJ-02坐标（中国GCJ-02经纬度），需要开启【GCJ-02坐标】；如果为CGCS2000地理坐标，那么不需要开启【GCJ-02坐标】。
☆若用户想通过关联点计算简化参数，且关联点保存在收藏夹中，那么点击【选择标签】，选择关联点标签，点击【确定】，系统会自动获取源经纬度坐标和目标平面坐标。
☆若用户已将关联点保存在了［关联点管理］中，那么可点击【关联点】，勾选关联点，点击【确定】，系统会自动获取源经纬度坐标和目标平面坐标。
填写好取源经纬度坐标和目标平面坐标后，点击【计算】，即可计算出简化参数。
对于简化参数，用户不必关注计算出来的坐标类型、中央经线、AY以及带区号，这些参数是系统自动按照最小误差确定的，没有实际意义。
点击【应用】，系统自动填写参数，点击【保存】，即可完成坐标系的设置。
2.3. 导入CAD文件
在导入文件之前，用户需要将CAD文件另存为DXF文件；若已经是DXF文件，那么直接导入。
在奥维手机端，点击【收藏】，点击【菜单】，点击【导入导出】，点击【从文件导入】。
系统自动打开奥维根目录，选择DXF文件。如果用户没有将DXF保存在奥维根目录下面，那么就点击SD卡，找到保存DXF文件的目录。
使用QQ、微信传输的文件会保存在QQ、微信的根目录下面。
QQ根目录：tencent/QQfile_recv
微信根目录：tencent/MicroMsg/Download

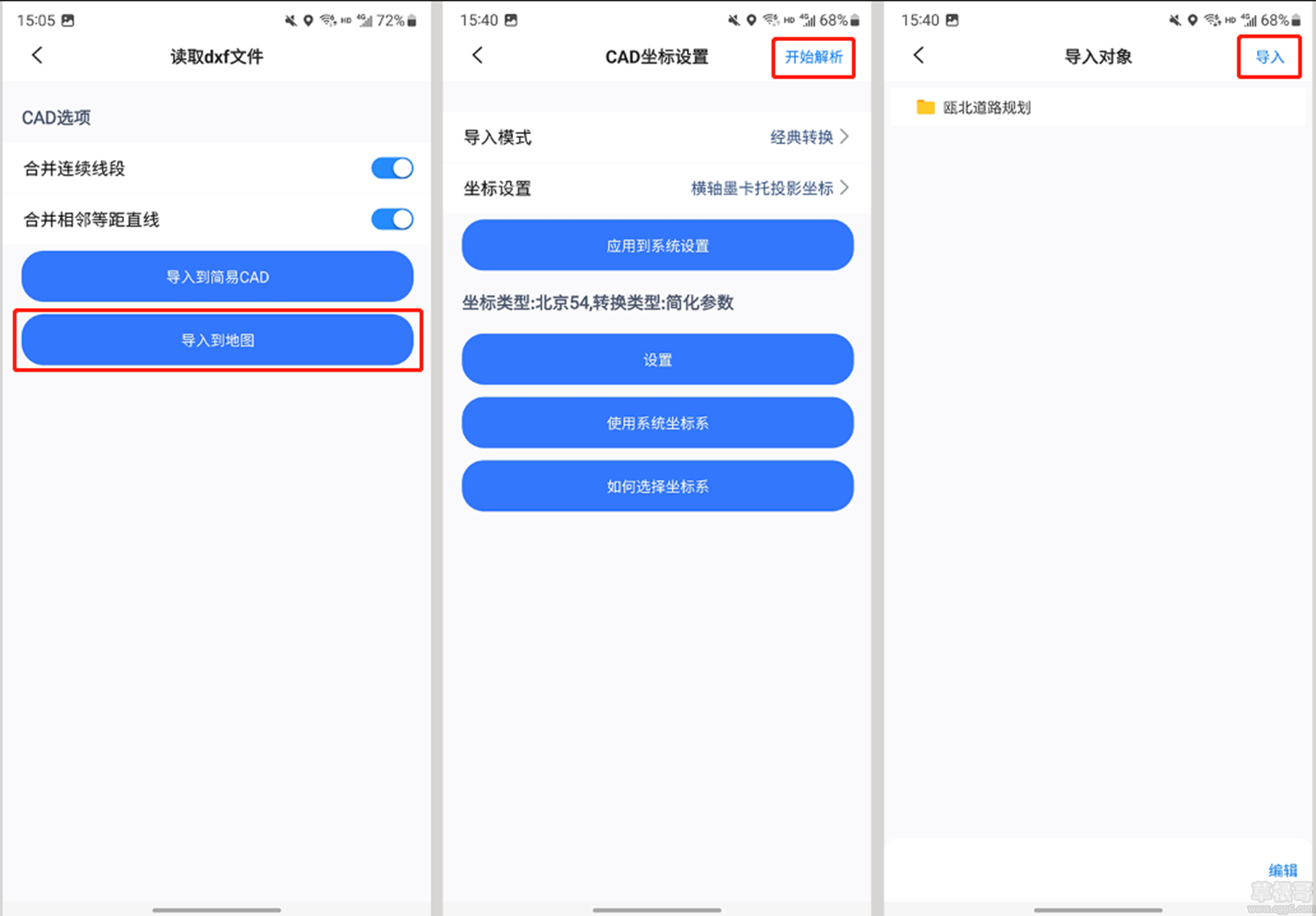

找到后，点击文件，弹出［读取dxf文件］页面。
在［读取dxf文件］窗口，您可以通过勾选CAD选项下的合并连续线段、合并相邻等距直线选项，来减少数据存储空间、提高渲染效率。不勾选CAD选项即默认对DXF文件不做任何修改。
导入到简易CAD：将DXF文件在奥维简易CAD绘制窗口打开，在简易CAD绘制窗口可以进行预览、数据修改等操作。关于简易CAD绘制的功能介绍请参考帮助文档《简易CAD绘制功能使用说明》。
导入到地图：将DXF文件直接导入到地图。
这里我们以一个不需要进行修改或者预览的DXF文件为例，直接点击导入到地图。
进入［CAD坐标设置］窗口,由于之前我们已经设置好了系统坐标系，因此这里我们可以直接点击【使用系统坐标系】，点击【开始解析】，系统解析文件；解析完成后，点击【导入】。
点击【确定】，系统执行导入文件；导入完成后，数据会保存在收藏夹中，显示在地图上。
若导入后，数据存在偏移，请参考使用帮助文档《如何处理导入CAD文件产生的偏移》予以校正。
