奥维轨迹高级功能操作详解

本文阅读 5 分钟
首页 奥维 正文



针对常用的轨迹对象,会有很多相关的应用,奥维把大部分功能应用整理到轨迹的高级属性当中,便于找到和使用。

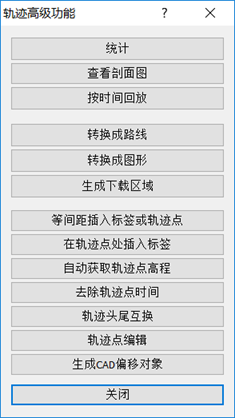

在地图上点击轨迹进入"轨迹设置"页面,再点击【高级】按钮进入'轨迹高级功能'操作页面,如下图:



统计:点击【统计】按钮,弹出'轨迹详情'窗口,如下图:



点击【导出为CSV】可将每一个轨迹点的经纬度、高度、海拔、距离、时间等数据导出为CSV格式的文件,可用Excel打开并进行进一步的自动运算,如下图:



查看剖面图



另存为图片:将当前的剖面图以图片格式保存

另存为CSV:将虚拟生成200个等距离的轨迹点并进行数据输出,如下图:

(如需要导出实际的轨迹点数据请使用:统计—-导出为CSV功能)



按时间回放:点击该按钮,弹出'轨迹回放'窗口,此时可以关闭'轨迹设置'、'轨迹高级功能'窗口,点击【播放】进入轨迹回放状态,如下图:



转换成线路:点击该按钮将在地图上生成导航线路,并弹出导航线路设置窗口,如下图:

在导航线路设置页面可以进行模拟导航,如果电脑连接有GPS设备也可以直接开始导航



转换成图形:点击该按钮将在地图上生成以轨迹为轮廓并且首尾闭合的图形,如下图:



进入"图形设置",点击"高级"再点"详细信息"可查看图形面积,此功能常用于计算土地面积



生成下载区域:点击该选项弹出终端生成区域设置窗口,如下图



选择好轨迹周边范围、节点数,再点【确定】,生成指定范围大小的图形,如下图

此功能用于通过图形下载轨迹线路指定范围内的地图数据,可减少不必要的数据下载。



等距离插入标签或轨迹点:点击该选项弹出如下窗口

选择类型、间距,再点击【生成】,此功能可用于通信电力行业的杆路设计,配合'文件夹对象关联'功能可达到更高级的效果。



在轨迹点上插上标签:点击该选项弹出如下窗口

点击【确定】,即在轨迹点处插上标签,此功能适用于手动绘的轨迹,应用于通信,电力等



自动获取轨迹点高程:此功能是利用等高线数据生成轨迹点的海拔数据,点击弹出如下对话框。

点击【确定】



去除轨迹点时间:此操作是为了使轨迹导出为KML文件可以在谷歌地球里进行编辑。

轨迹头尾互换:不带时间的轨迹进行操作时,会弹出如下对话框

带时间的轨迹会被删除时间信息,并弹出如下带提示的对话框



轨迹点编辑:点击该选项弹出如下窗口,可对每一个轨迹点的经纬度、海拔进行编辑。

如果用户在系统设置里启用了轨迹属性扩展设置(按Ctrl键点击可访问链接查看说明),还可以对扩展信息进行编辑,编辑后的数据会在【高级—-统计—-导出为CSV】的表格里体现。



生成CAD偏移对象:

生成效果如下图黄色曲线,是按原蓝色轨迹逆时针偏移10米计算得来:
