如何在ArcGIS中制作一幅“合格”的地图

1

打开ArcMap软件，在其地图显示窗口中，ArcMap提供了两种地图显示状态：数据视图和布局视图。数据视图是用户进行数据查询、检索编辑和分析等操作的界面，而布局视图是用来制作地图的界面，图名、图例、比例尺、指北针等地图辅助要素便可加载其中。两种制图方式可通过窗口左下角的两个按钮进行切换（图1：数据视图；图2：布局视图）。

2

页面和打印设置。在做图之前我们应该预先设计好图幅的大小，即图宽和图高。可以通过右击布局视图的图框外侧，选择Page and Print Setup，进入图幅设置界面（图3）。这里首先我们需要把Use Printer Paper Settings的勾选去掉，这样就能设置我们所需要的宽和高。如图4所示，该图设置宽为13 cm，高为10 cm。

3

将作图所用的矢量和栅格图层添加到数据框中，并且设置各图层要素的符号表达（图5）。各要素的符号表达可以通过右键单击选择Properties或者双击打开属性列表Layer Properties，然后选择Symbology进行设置（图6）。如在图4中，我们添加的研究区矢量边界，并将其设置为浅棕色。这里有关数据的符号化表达有多种方式可供选择，Feature是为某个要素的选择单一符号显示，也是最简单的一种，Categories是按照类别显示，Quantities是按照量级显示，Charts是图表显示，Multiple Attributes是多属性显示。以上5种显示方法能满足丰富的制图需求，有需要的小伙伴们可以自己尝试使用一下，具体的设置步骤可以参考汤国安老师的《ARCGIS地理信息系统空间分析实验教程》第五章。

4

在数据的添加和符号设置完成以后，就可以对图的布局进行调整，图中的主要素应在不与上下左右边框接触的前提下尽可能占据图框，空白区域不宜太多。工具栏中左上角的放大、缩小和小手工具可以帮助我们完成图内要素的放大、缩小和移动的设置（图7）。

5

当图内的要素大小和位置设置完成后就可以添加经纬网、比例尺、指北针和图例了。首先介绍经纬网的添加：在图框内右击选择Properties，选择Grids（图8）。然后点击New Grid，出现格网的选择界面（图9），这里需要选择需要创建的是哪种形式的格网：Graticule（经纬网）、Measured Grid（方里格网）和Reference Grid（参考格网），图4中选择经纬网。下一步进入外观和间隔的界面，图3中设置为仅有标注间隔为30分。剩下的可以一直下一步到完成。对所添加格网的具体设置可以通过Properties选项卡进行设置。在属性界面里可以设置轴、标签、线还有间隔的各种属性（图10），需要小伙伴们自己去尝试设置最适合自己所做图的风格。

6

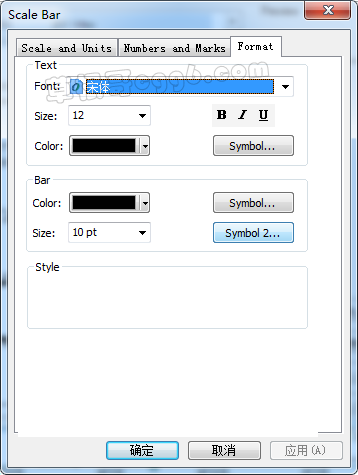

添加比例尺。点击菜单栏中的菜单栏的Insert，选择Scale Bar，进入图11界面，选择自己认为最美观大方的样式，然后点击Properties选项卡进行进一步的设置（图12）。

7

添加指北针。指北针的添加与比例尺的添加非常相似，即点击菜单栏中的菜单栏的Insert，选择North Arrow，进入图13界面，其属性设置界面如图（图14）。

8

添加图例。同样是通过Insert选择Legend进入向导界面（图15）。在第一个页面中可以选择需要显示在图例中的要素，然后点击下一步到图16界面，这里我们可以选择一些线和面常用的表示方法，如河流的符号可以用Flowing Water。接着点击下一步直到完成，图例就生成了。但是这样的图例还不是完美的，我们需要对图例的字体字号设置，还要根据图中的空白位置对图例进行适当的排列。因此首先右击图例选择Convert to Graphics，然后再右击选择Ungroup打散。打散后我们就可以对单个要素的图例设置字体字号等以及排列。所有的设置完成后再将所有的组建组合为一个，然后将组合后的整体右击打开属性设置边框和背景。最后将图例放到图中适当的位置，一般是根据图中研究区的分布选择四个角落放置（图4），最后成图如附图17。
