打开ArcMap，在ArcMap中添加需要出图的数据图层，根据需要进行调整，之后数遍单击选择图像显示窗体右下角的出图模式，这样就进入了ArcGIS的出图模式了。
- 添加标题、图例、比例尺、指北针等：
如图1所示：1 、2分别为title和text，意思翻译一个是标题，一个文本，都可以添加文字，3（legend）是图例，4（scale bar selector）是比例尺。
1.1 图例的设置
在图1中左键单击序号3后进入如图1.1中，序号1可以对需要显示的图例进行选择，>为单选，>>为全选，<为删除选中，<<为全部删除；序号2功能为调整图例的顺序，中间的（上调）（下调）分别对图例的显示顺序进行上下调整，一次上升下降一个，（置顶）和（置底），选中的图例直接放到最顶或者最底层，序号3可以设置图例的显示列数，可以根据需要或者图的布局进行设置，序号4（preview）可以对设置的图例进行预览，以后出现的preview功能相同。设置好以后单击下一步进入图1.2。
图1.2中序号1（legend title）可以对图例标题进行修改设置，如图1.2中可以输入图例，序号2（legend title font properties）可以分别对字体的颜色、大小、字体样式、粗体、斜体和下划线进行设置，序号3可以进行对齐的设置，功能与word一样，这里不在熬述。设置完成后，单击下一步进入图1.3。

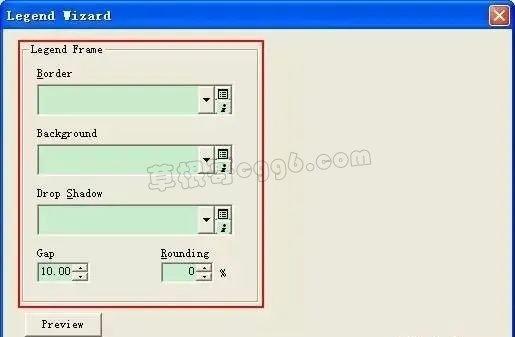

图1.3可以对图例的背景（background）、边框（border）、阴影（drop shadow）等进行设置，以后单击下一步出现的设置不在详细介绍，依次单击下一步，直至完成，生成图例。
1.2 比例尺的设置
在图1中左键单击序号4后进入如图1.4中，选择需要的样式后单击properties后弹出如图1.5
图1.5有scale and units、 number and marks和format。format可以对比例尺的text（比例尺中的字体）的字体（font）、大小（size）、颜色（color）分别进行设置，也可以对bar（比例尺）进行颜色、大小的设置；
scale and units可以对比例尺的显示级别和单位进行设置。如图1.6，序号1（scale）可以对比例尺的显示分级进行设置，序号2（units）可以对比例尺的单位进行设置，序号3（label）可以把比例尺显示的英文改成中文格式。
number and marks可以对比例尺中显示的数字进行设置，如图1.7中的position可以设置数字的放置位置。设置完成后单击确定回到图1.4，单击OK比例尺设置完成。
1.3 指北针的设置
选择图1 中序号5（North Arrow Selector），弹出对话框如图1.8，可选择合适或者喜欢的指北针类型，如果需要对指北针进行一些参数设置，可单击properties，弹出对话框如图1.9，以确定指北针的大小（Size）、颜色（Color）、旋转角度（Calibration Angle）等。
对以上设置好的比例尺、指北针、图例等鼠标拖动放置合适的位置即可。
注意：对于以上标题、图例、比例尺的设置也可以在其生成之后在，图像显示窗中选中其之后右键单击选择，选择properties后进行设置。
- 设置纸张
视图窗口当中图像上，也就是白色显示的部分，在其黑色框以外单击右键会出现一个图2中的菜单，选择page and print setup，进入纸张的设置page and print setup如图3。
图中序号1（Source）为纸张来源，一般选择自动选择，当然也可以根据自己的需要进行选择，序号2（use printer pager setting）可以进行纸张大小的设定，图3为选中use printer pager setting的式样，即为系统固定的纸张大小，为A4大小。当去掉复选框的后，可以自行对纸张的大小进行设置，序号4可以设置纸张的单位，序号3为预览模式，可以看纸张设置时图像在纸张中的具体显示位置等，序号5可以设置纸张的方向，portrait为竖向，landscape为横向，设置完成后OK确定设置。
- 出图
各个选项都按要求设置好以后就到了最后一步——出图了。如图4在file中可以对图像进行直接打印或者输出为JPEG、BMP、TIFF等栅格格式。图4中序号1（print）为打印，序号2（export map）为导出地图。图5中序号1为保存图像的名称，序号2保存类型，可以依据要求或者习惯选择保存类型JPEG、BMP、TIFF等，下面的options可以对输出图像的质量进行设置，有general和format两种，现在对general进行说明，format可自己体验一下。序号3可以对输出图像进行像素的设置，默认像素值为300，也可根据需要自己进行设置（别说不知道像素值的大小对图像质量的影响不知道哈）
注意：有的时候可能输出图像会失败，这个时候不要着急，大多时候是因为图像太大造成的结果，怎么办呢？我们可以减小像素来解决这个问题，当然这样做是以损失图像质量为代价，所以大家在出图时候应权衡一下图像大小和质量之间的关系。
附：有的时候在做出图工作时遇到的其他问题。
1出图比例尺的设定
有的时候出图，比例尺是不固定的，这样直接出图就可以了，但是有些时候是需要固定比例尺出图的，这时候怎么办呢？这时候在在layers上右键单击，在弹出的菜单中选择最后一个properties，在弹出的Data Frame Properties对话框，选择序号1（Data Frame），在下面的Extent中有两个选项，一个为自动比例，如序号3 （Automatic），序号4（Fixed Scale）为固定比例，当如图6选中Fixed Scale，在下面输入出图的比例，，单击确定，即可按规定比例尺固定出图了。
2地理坐标网格的设定
有时候出图需要附上一些地理要素，如公里格网。如果需要公里格网则右键layers，在弹出的菜单中选择最后一个properties，在弹出的Data Frame Properties对话框，如图6。选择序号2（Grid），单击New Grid，打开Grid and Graticules Wizard对话框，如图7。
序号1 为地理坐标格网，序号2为地图公里格网，序号3为索引参考格网，选择需要的格网单击下一步，进行格网的大小和样式的设置。
在ArcGIS默认的设置中，当网格生成之后有些设置不是我们所要求，又或者我们需要修改一些设置，比如格网的大小，又如地图上显示的地理坐标格网或者公里格网数据都是水平方向的，这样看起来不够美观，所以我们要对这些做些调整。
如图7.1，在选中公里格网（以公里格网为例）后单击右键，在弹出的Data Frame Properties对话框中选择属性properties，弹出如图7.2中选择properties（当然这些设置也可以在生成网格的时候进行设置），弹出Reference System Properties对话框。选择Labels，如图7.3，其中Label Axes，选中上下左右可在网格的上下左右分别显示出公里格网的数据（经纬度），Label Style可以对显示数据的字体、颜色、大小进行设置，Label Orientation可以使数据垂直显示，如图7.3所示，我们选择了Left和Right，则公里格网的左右两边的数据垂直显示。
选择Reference System Properties对话框中的Lines，切换到如图7.4所示，序号1（Show asa grid of lines）则地图中显示个网线，序号2（Show as a grid of ticks）只显示格网的交点位置，序号3（Do not show lines or ticks）点线都不显示。Symbol可以相应对的交点、线的样式进行设置。选择Reference System Properties对话框中的Intervals，切换到图7.5所示。在Interval中输入要求的格网大小，或者根据图的大小自行设置，以改变格网的大小。
这些设置设置完成后，单击确定回到Data Frame Properties对话框，单击OK设置完成，这时候可以在ArcMap中看改变后的效果。
3地图标注
地图标注是指地图上说明图面要素的名称、质量与数量特征的文字或数字，这样能使地图更加有效的进行的信息的传输。
地图标注的形成过程就是地图的标注（Label），分交互式、自动标注、链接式标注。我们出图过程中大多用的是自动标注，所以我就介绍自动标注一种，其他的可以去试验。
首先在需要用到的标注图层上单击右键，选择properties，在弹出的对话框中选择Label，如图8。
如图8，如果要想显示标注则在序号1前面如图一样选中，序号2（Method）为标注显示的方法，序号3（Label Field）为显示的属性字段，这里可以选择你所需要的属性字段，序号4（Text Symbol）可以对显示的标注的字体样式，大小进行设置，设置完成后单击确定完成操作，这事在ArcMap的显示窗中就可以显示出感兴趣的属性了。
